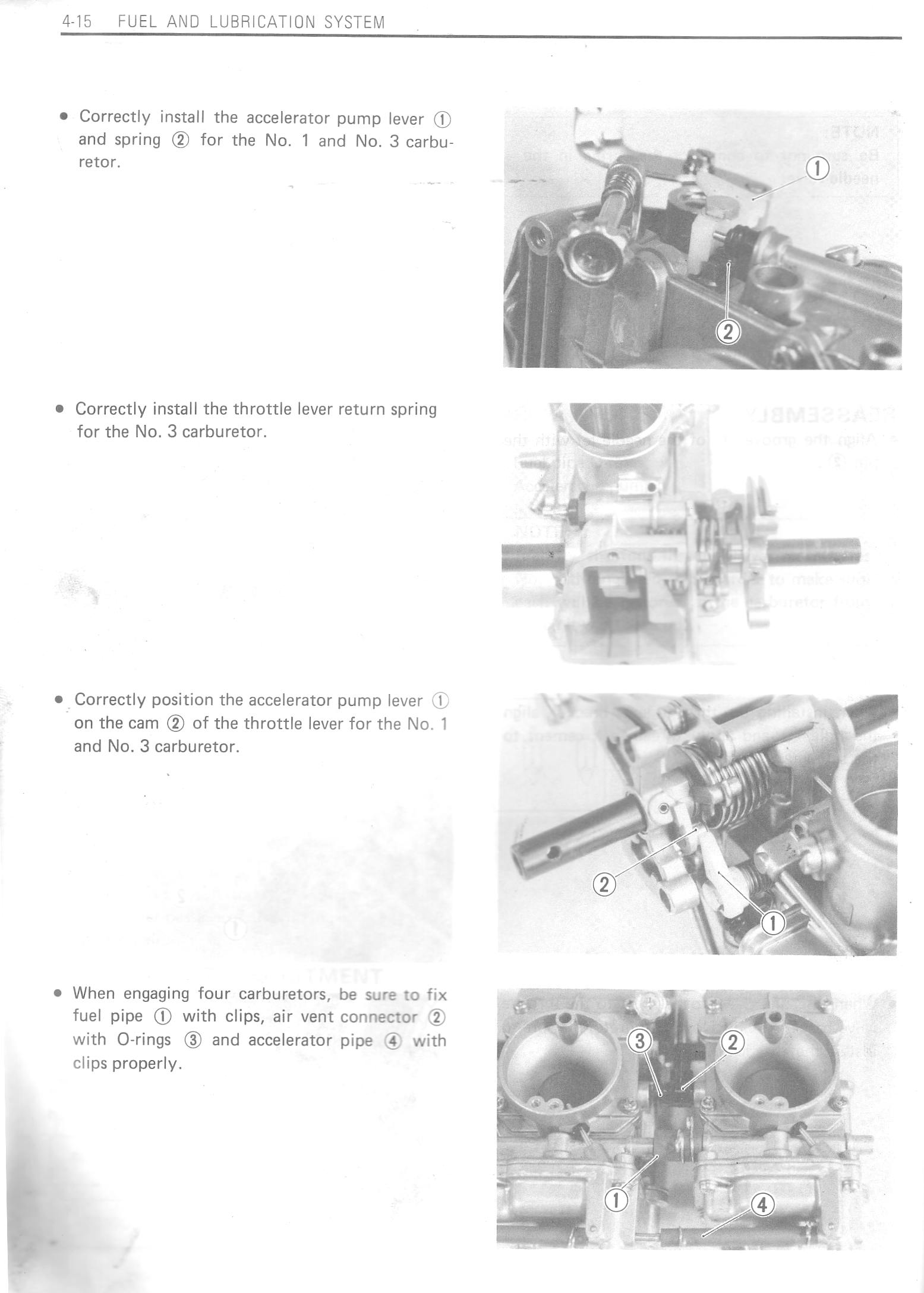

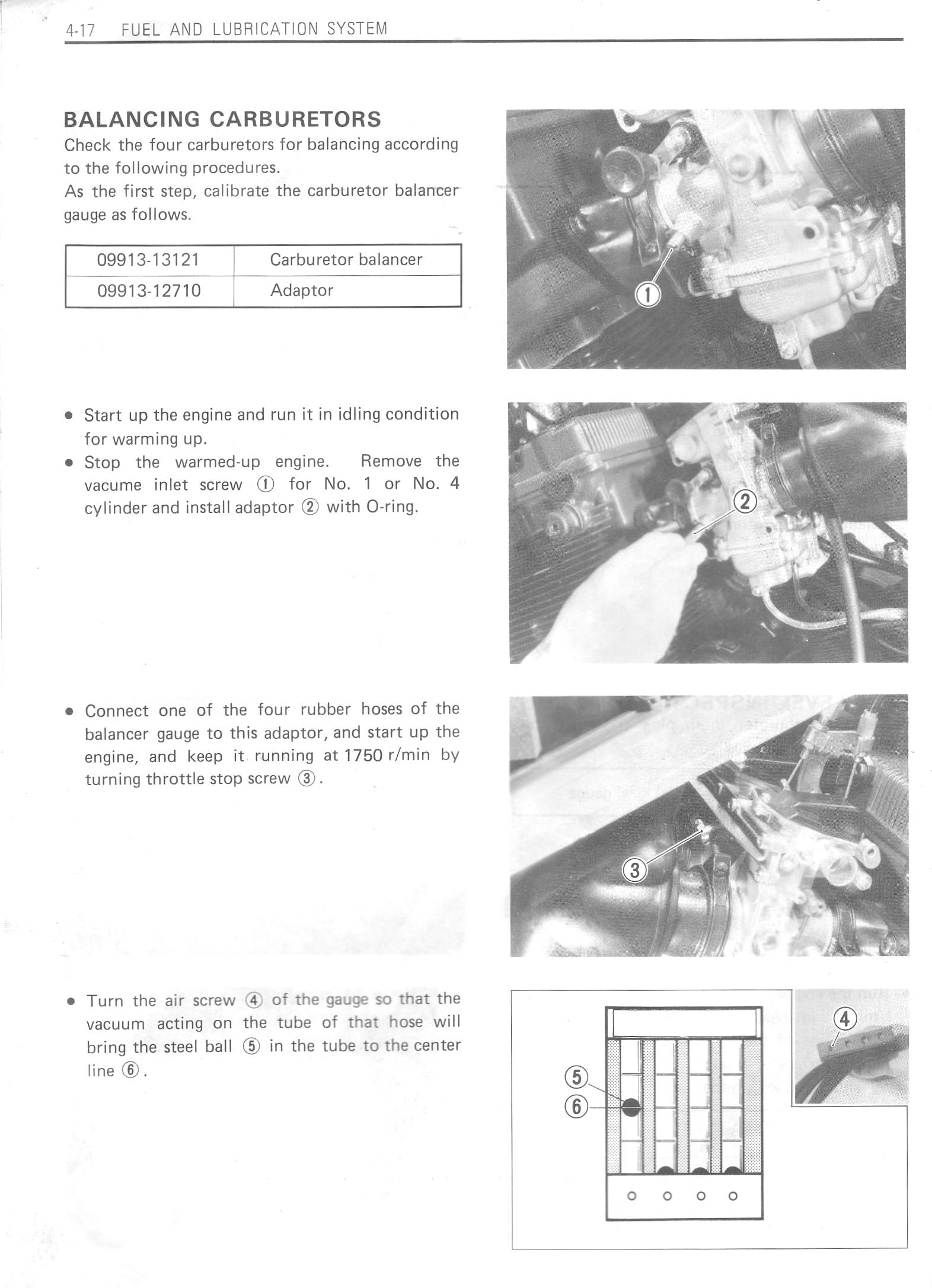

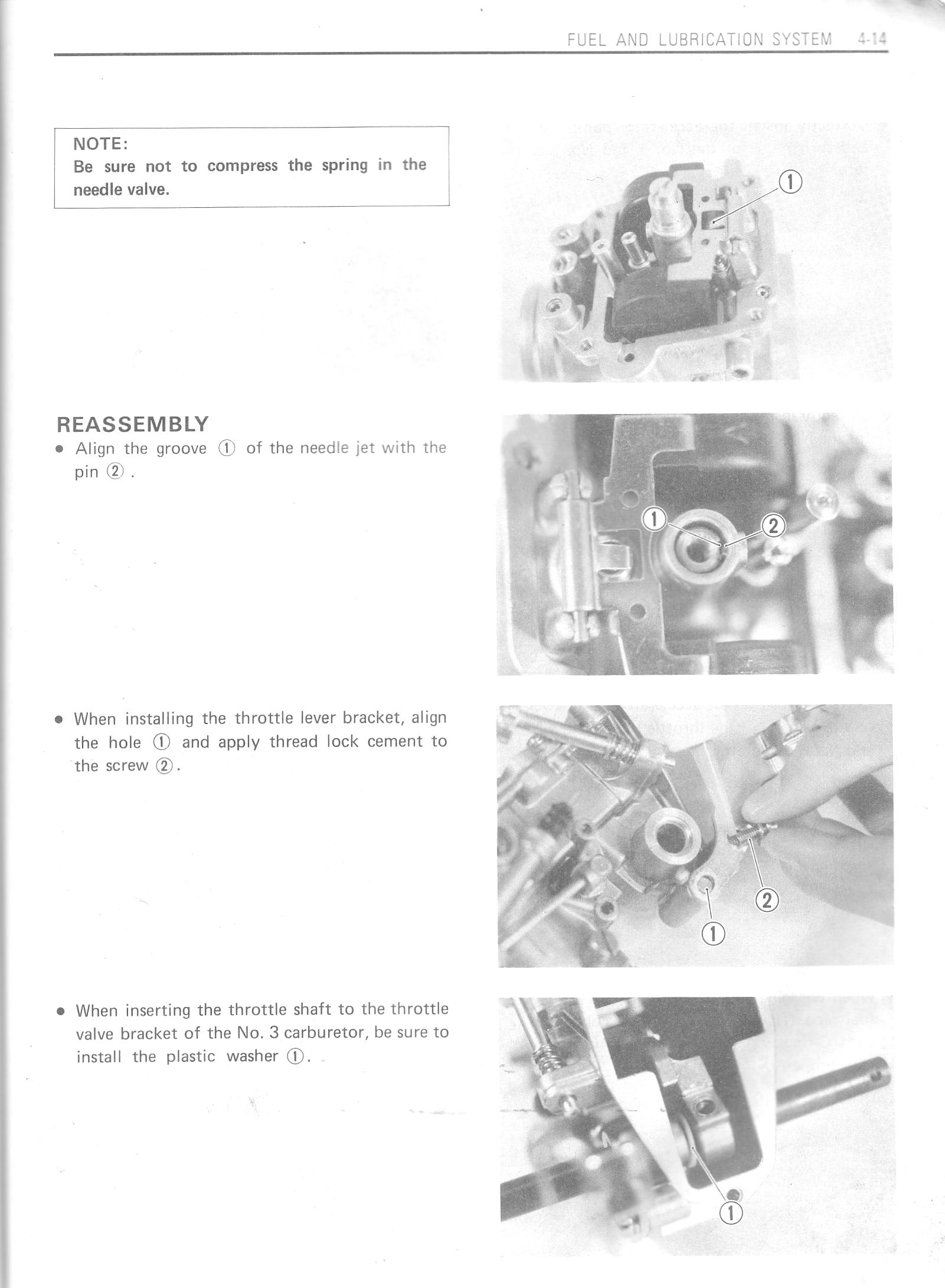

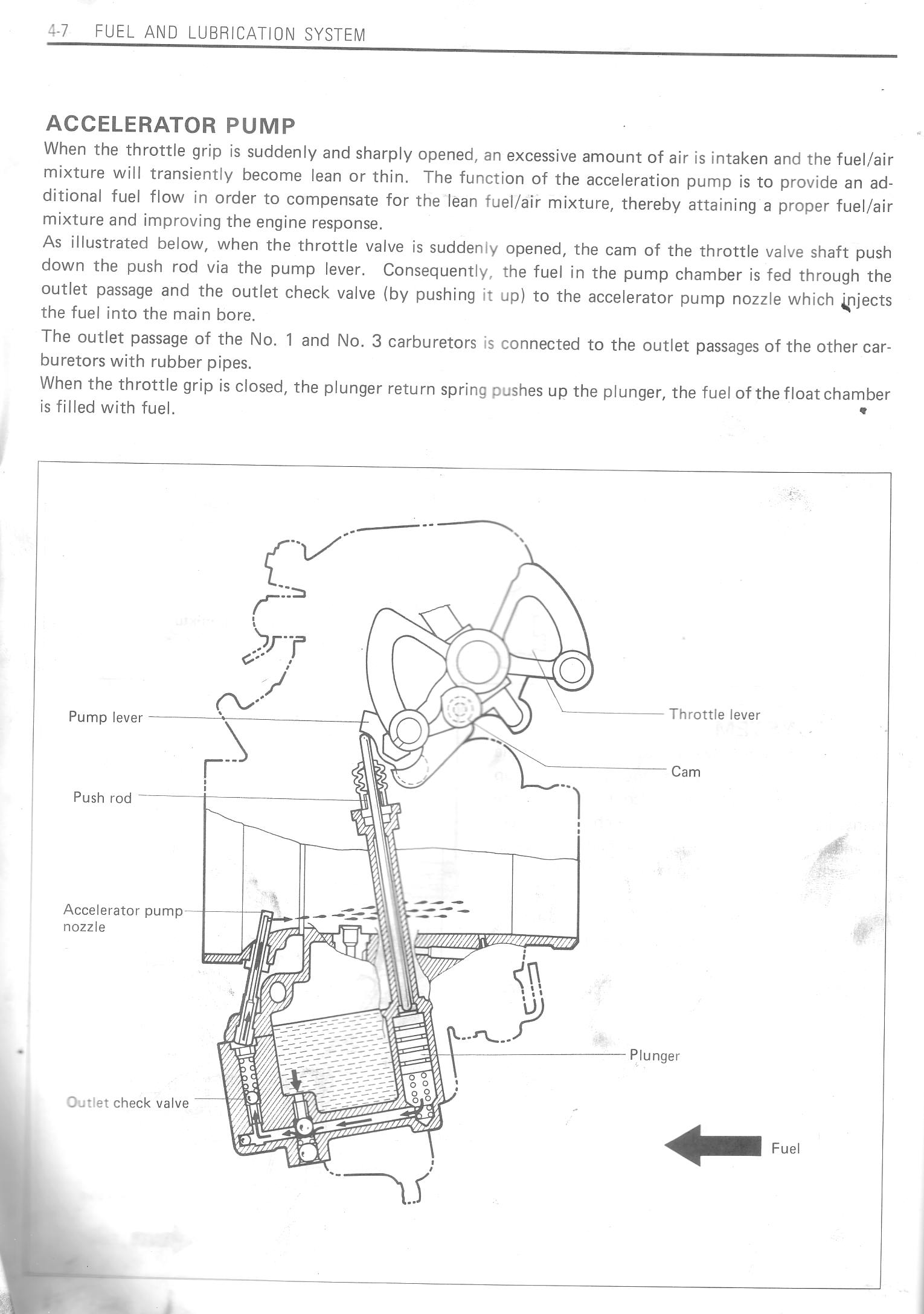

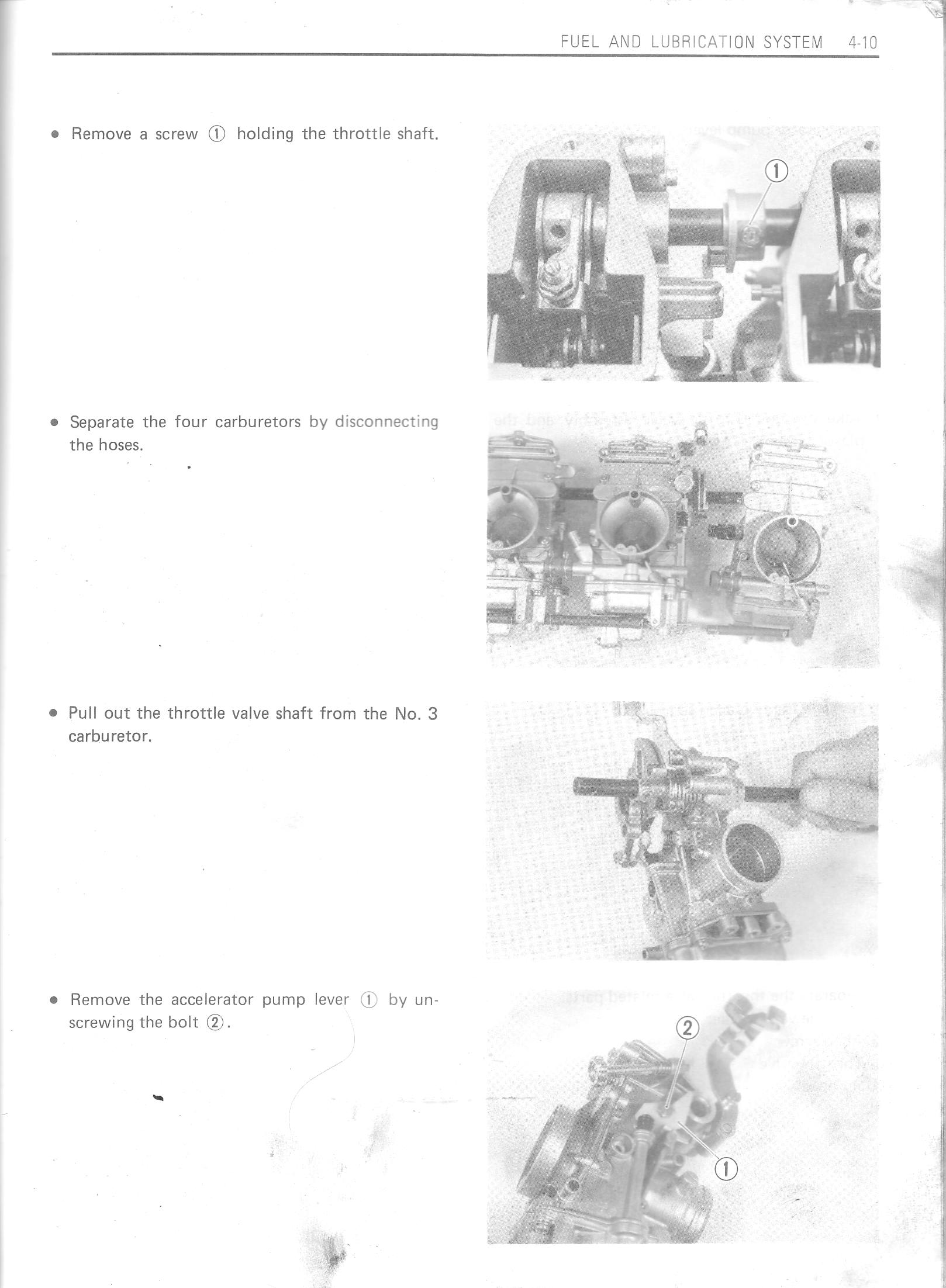

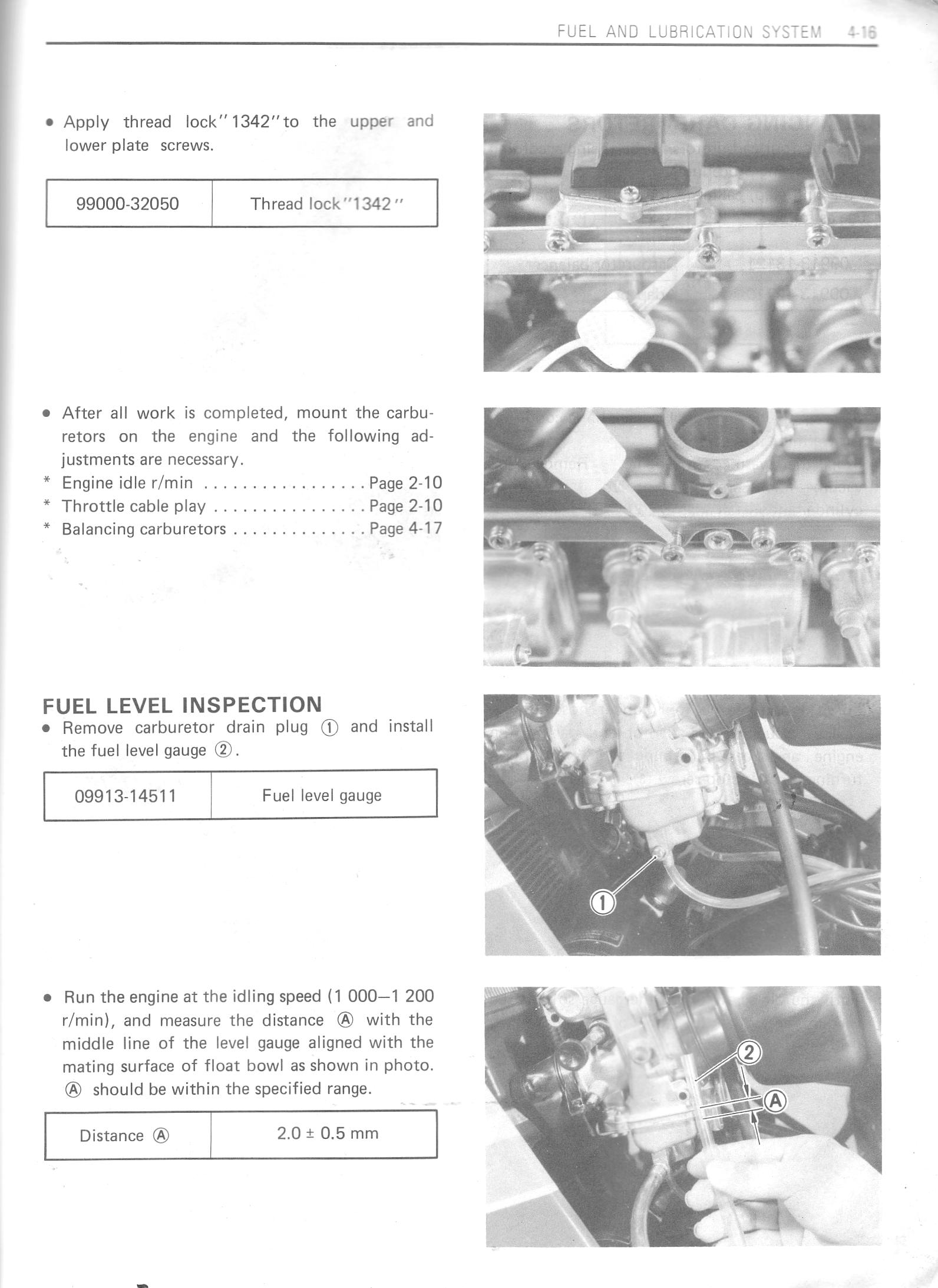

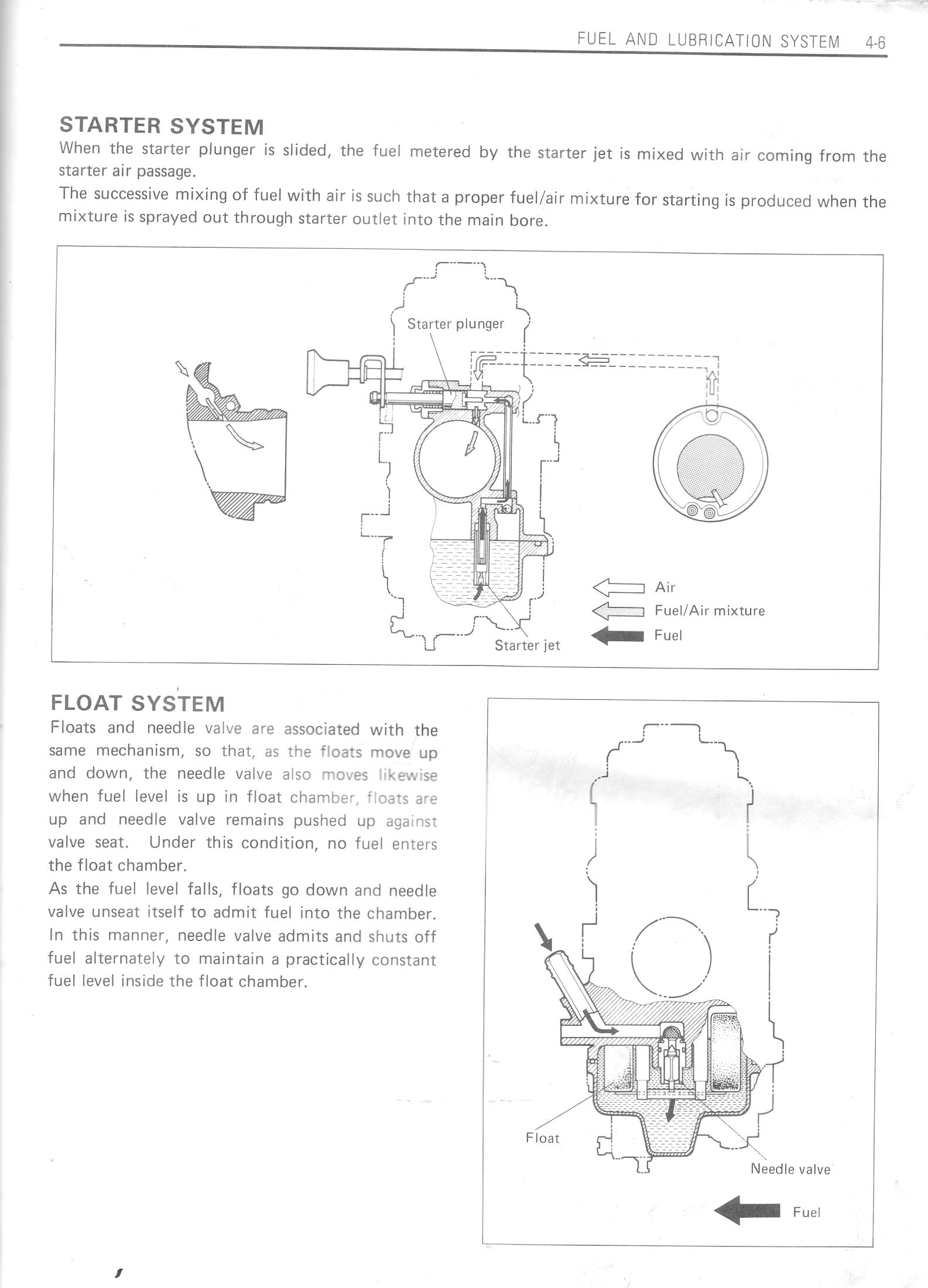

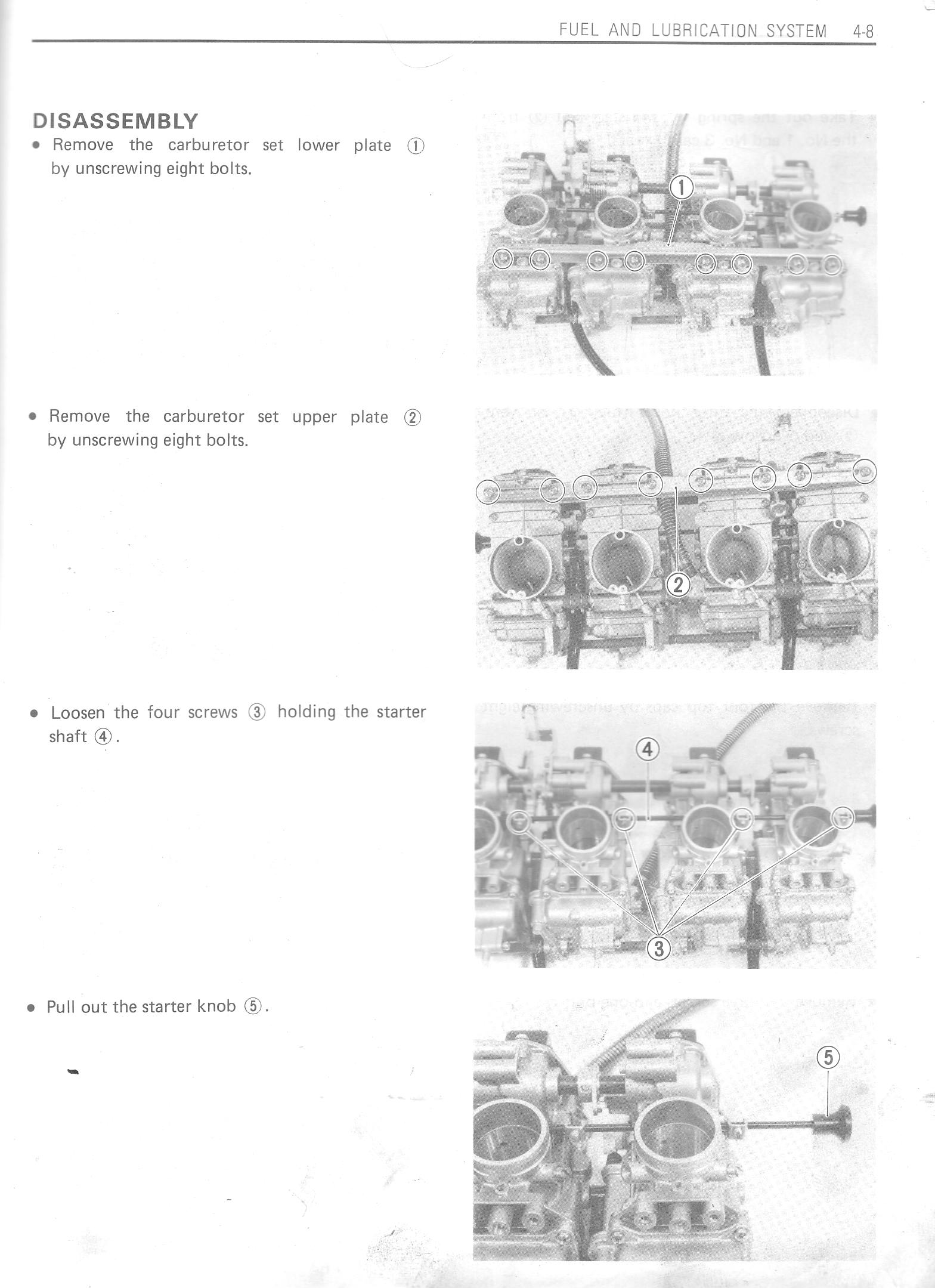

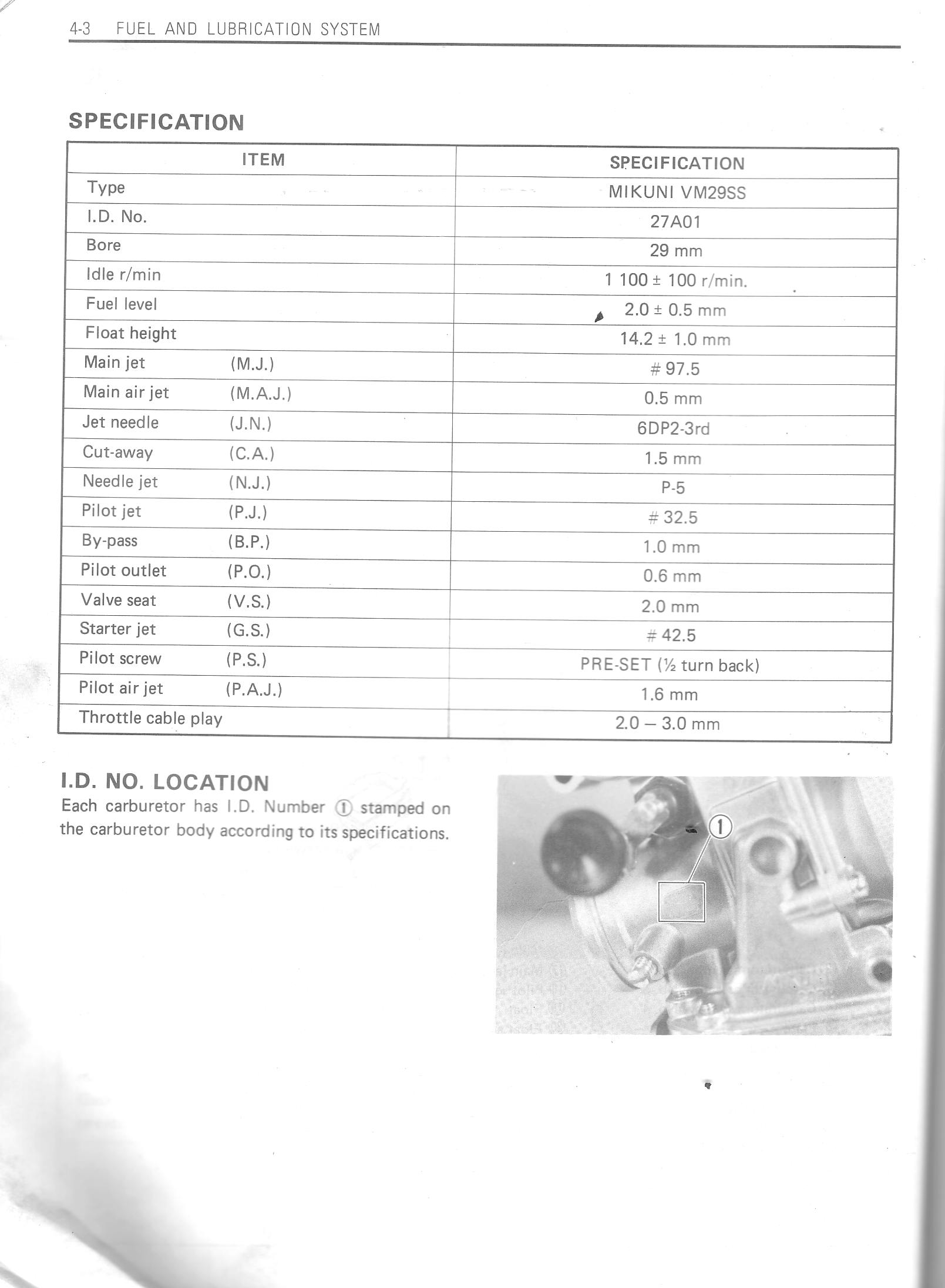

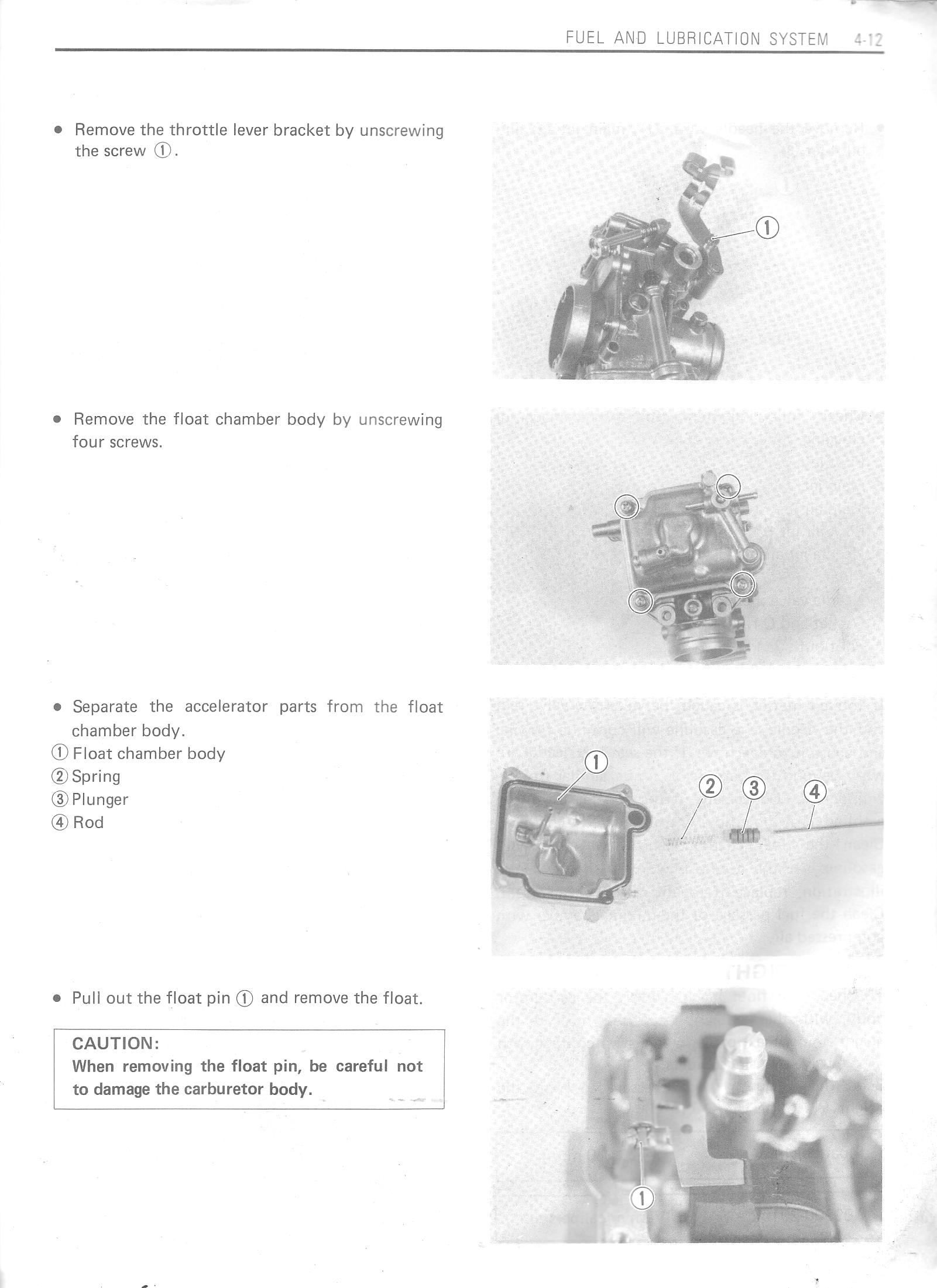

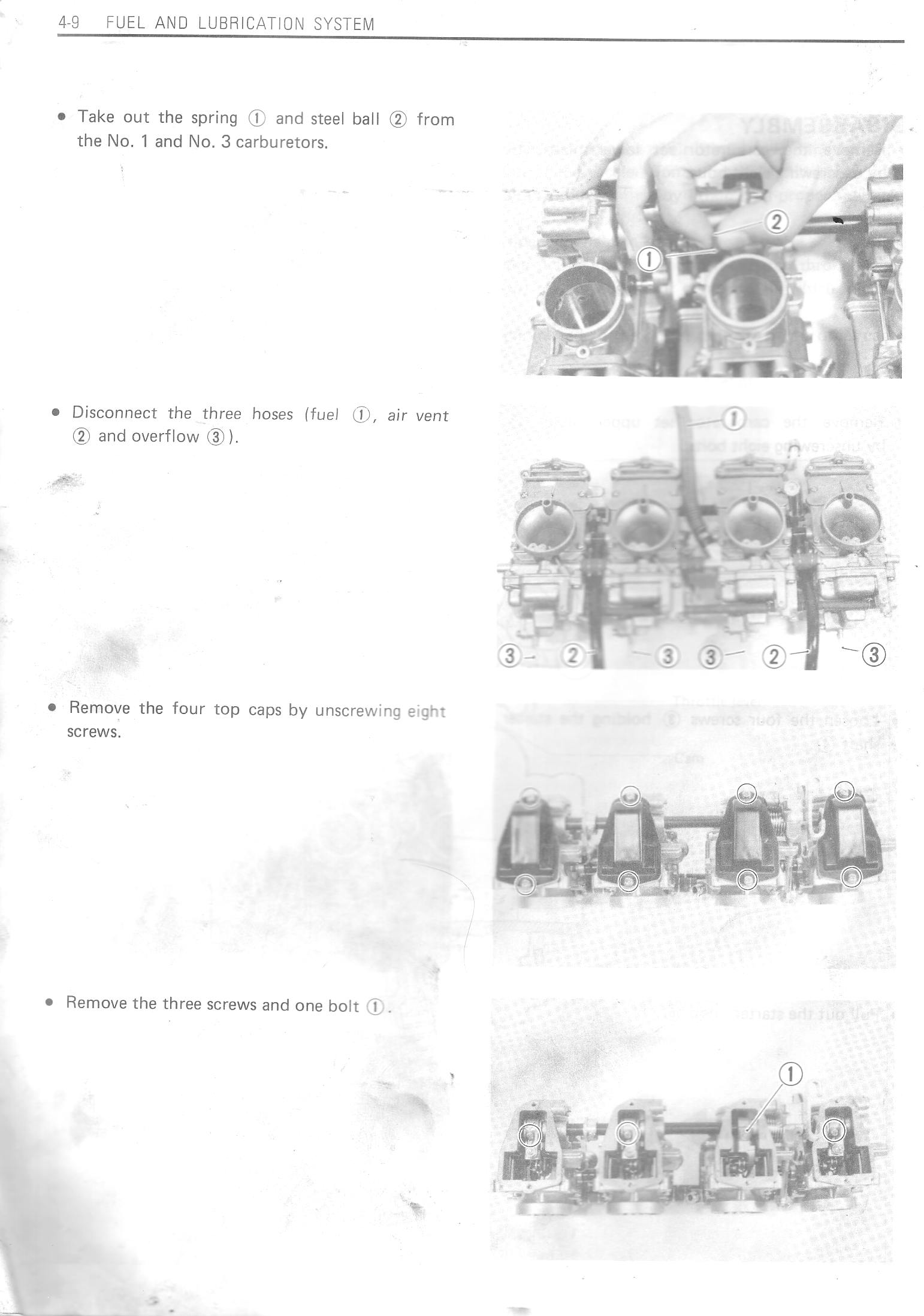

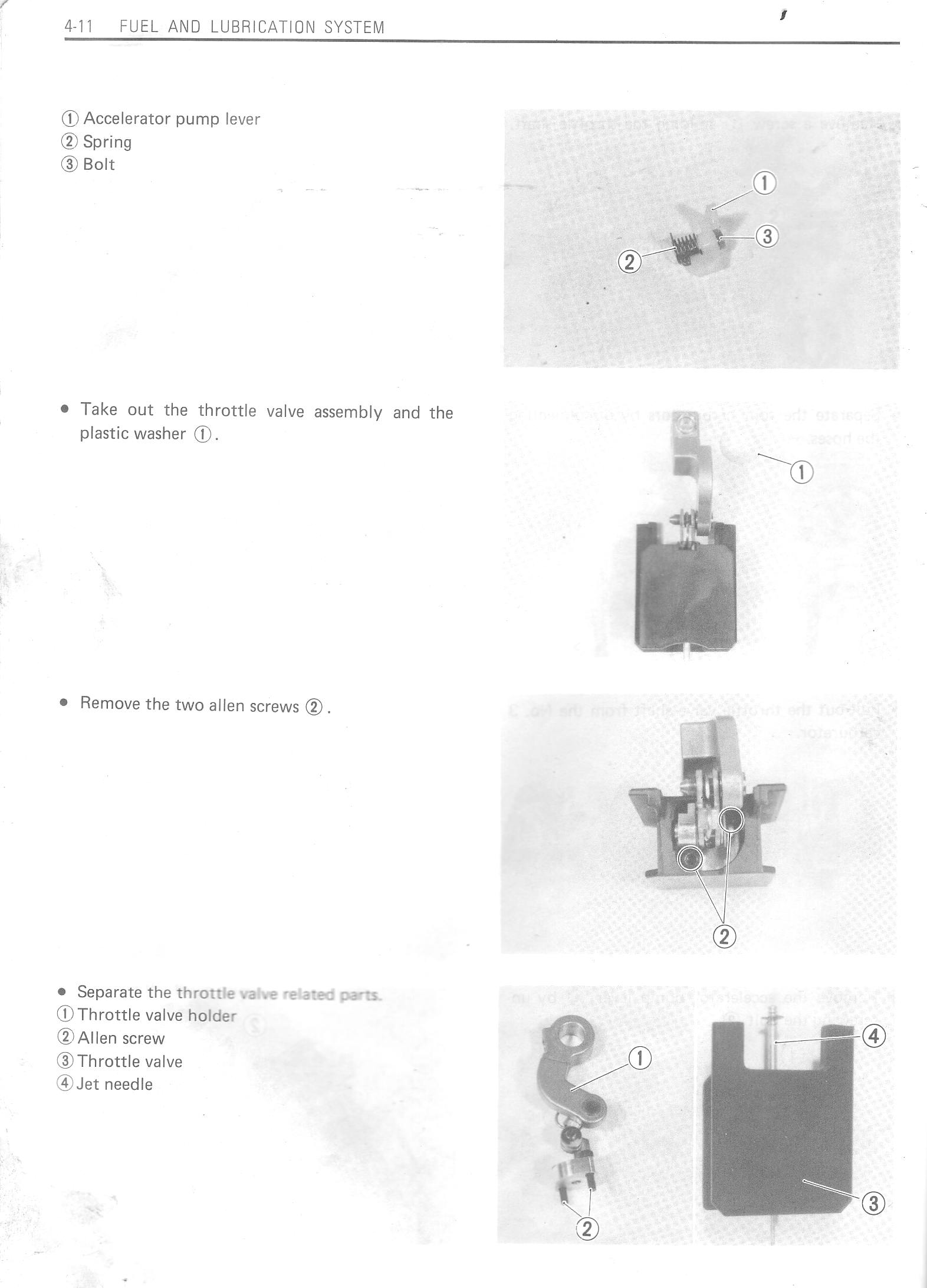

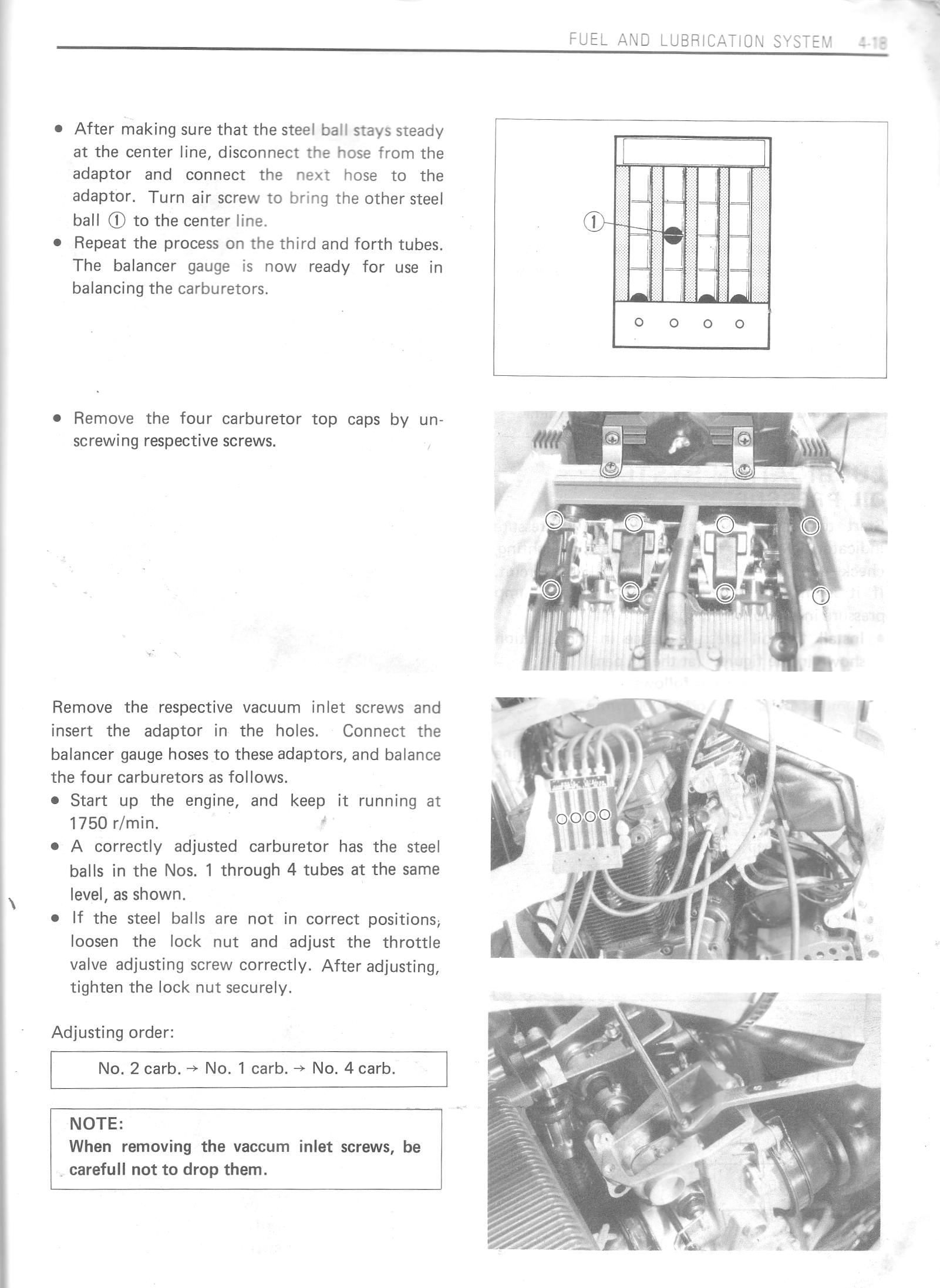

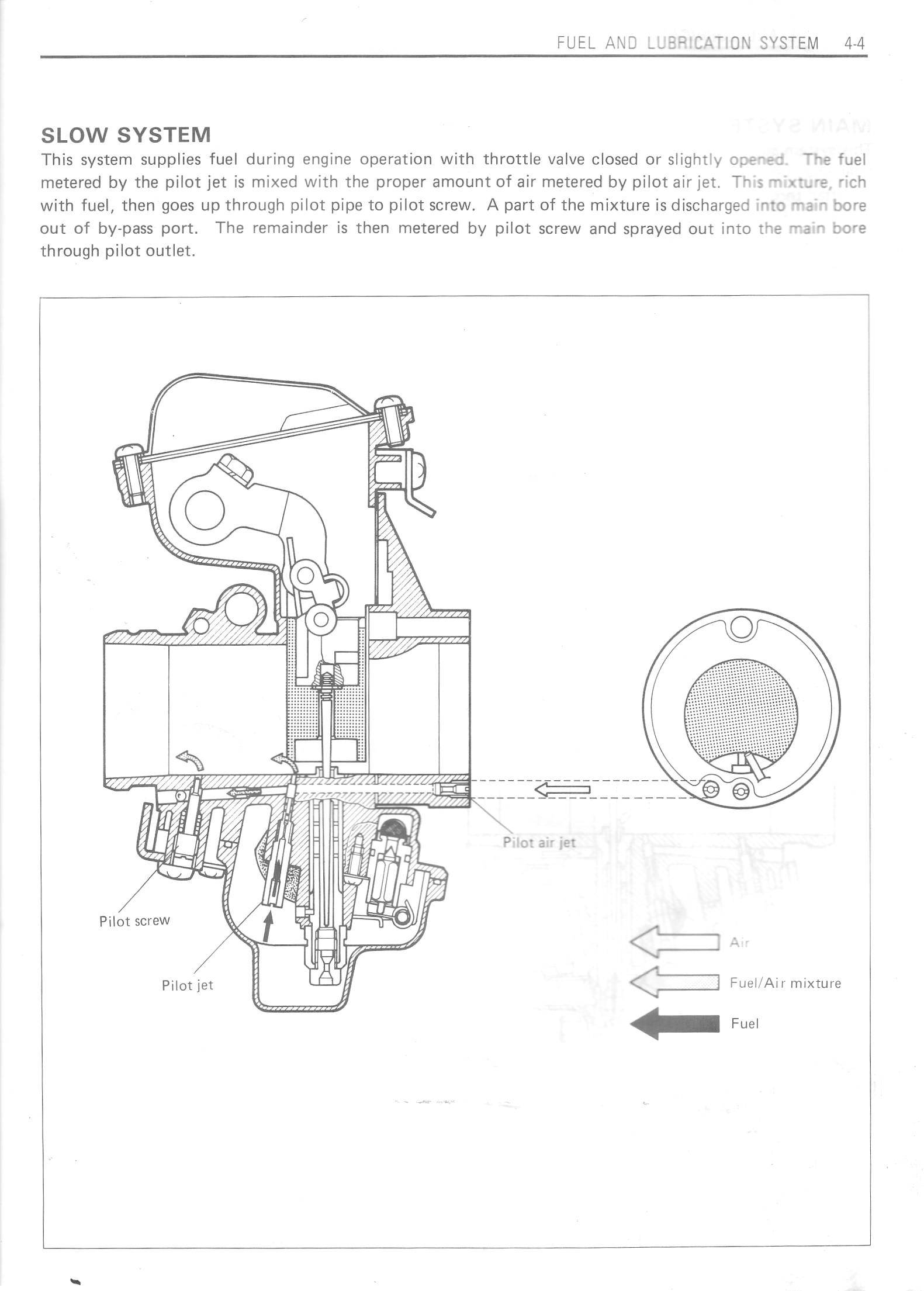

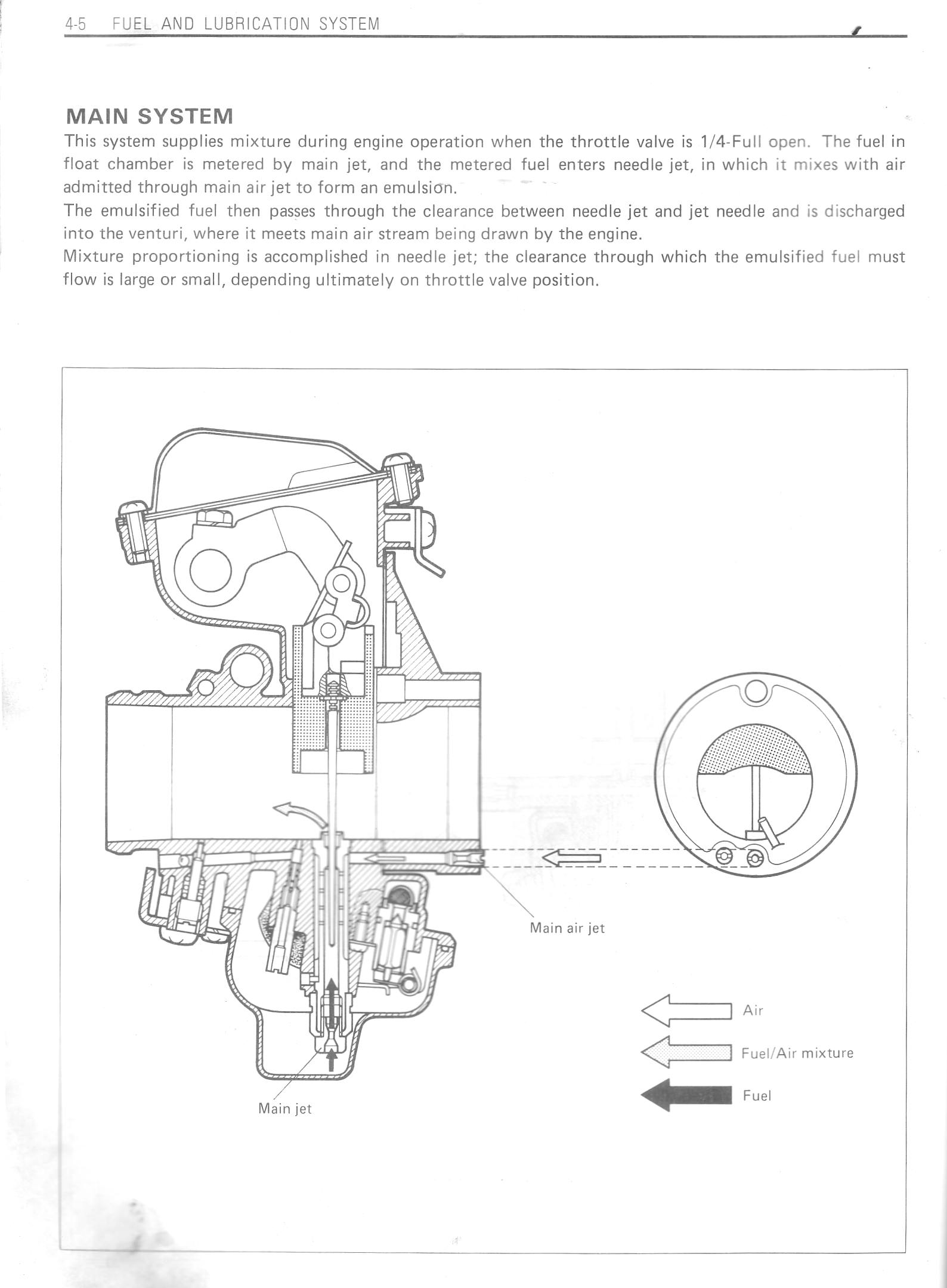

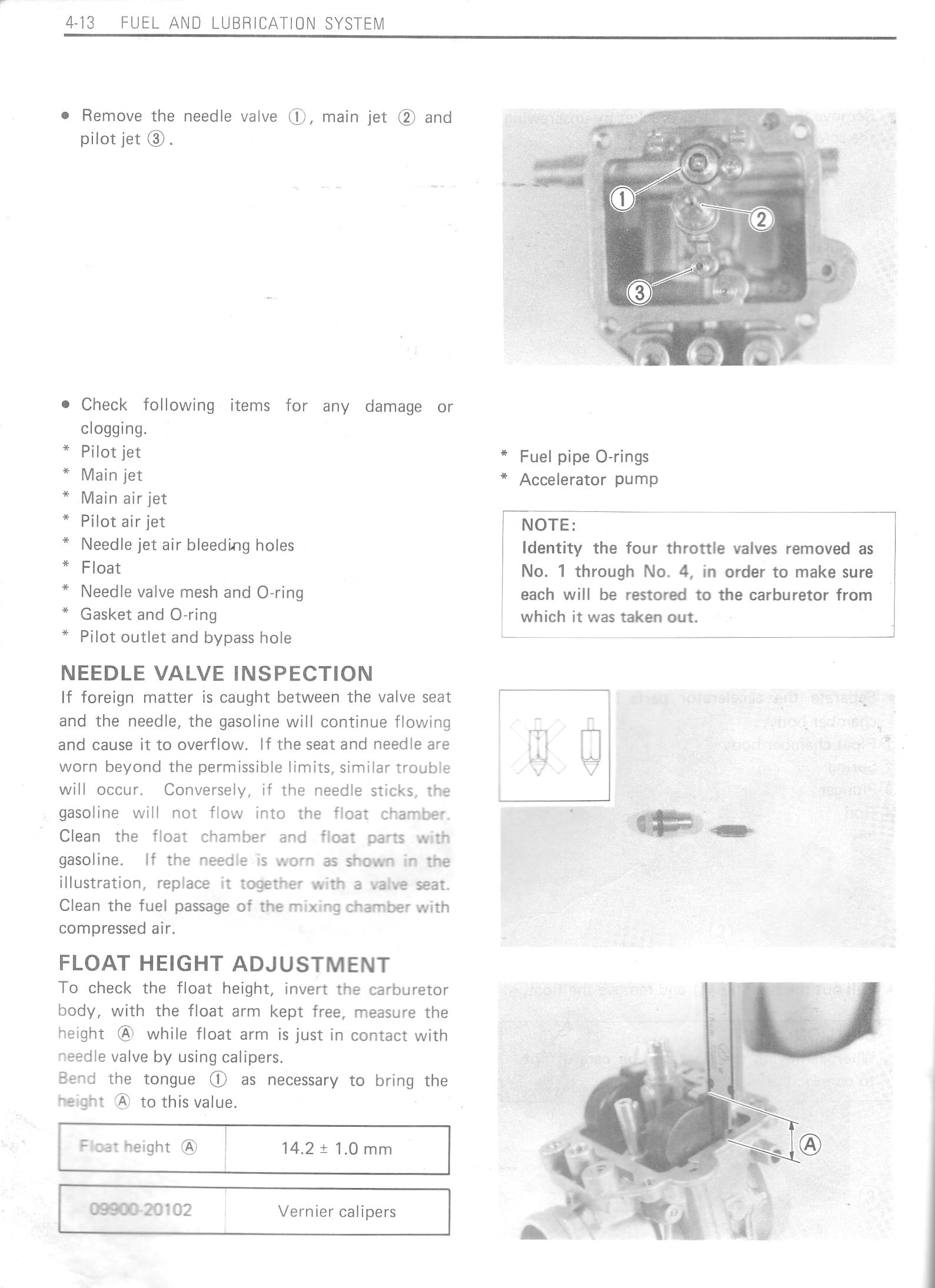

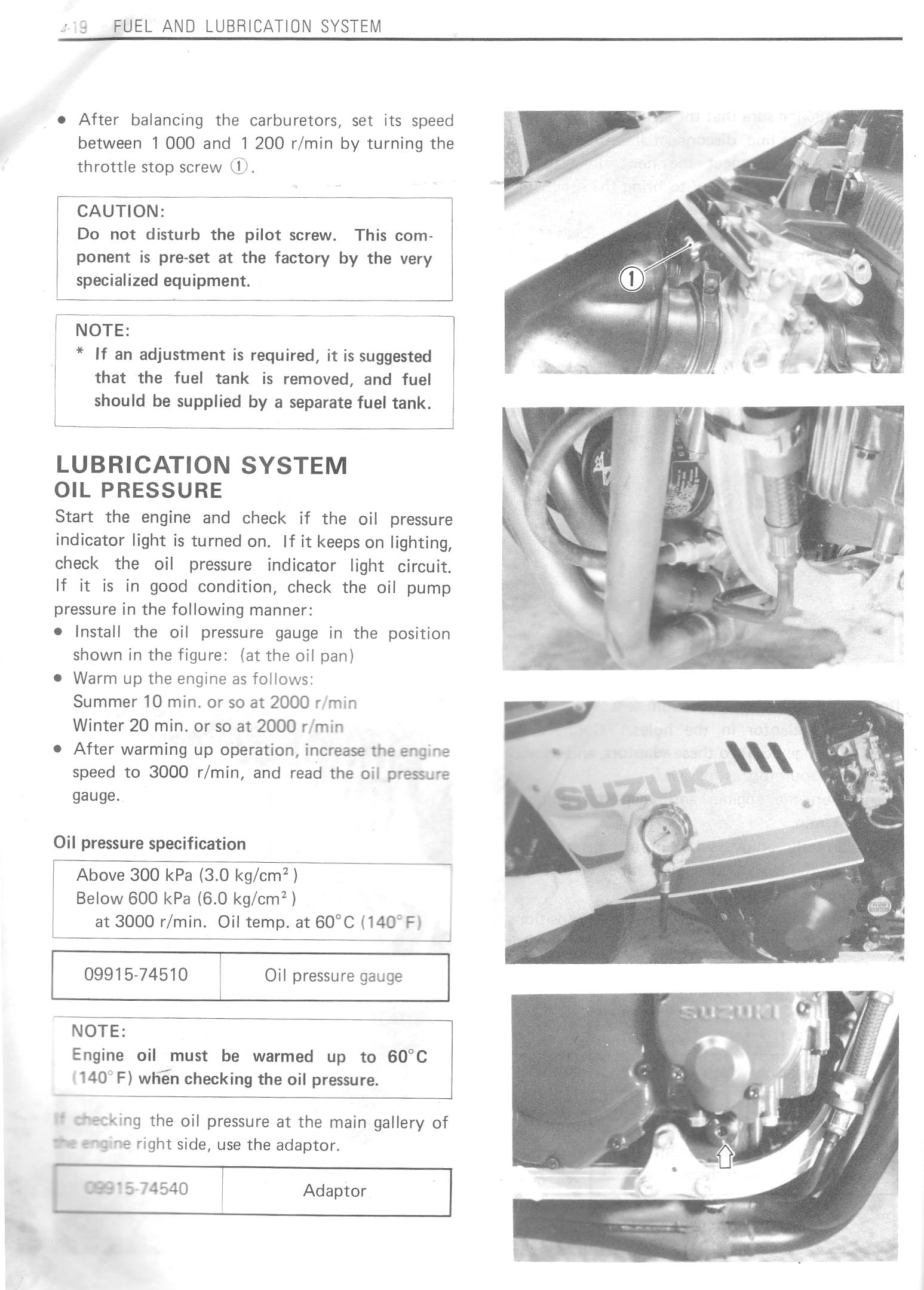

These are thumbnail of the pages I scanned from my service manual
 about the carbs on a 1985 GSXR 750.
I hope this helps someone out.
　

　

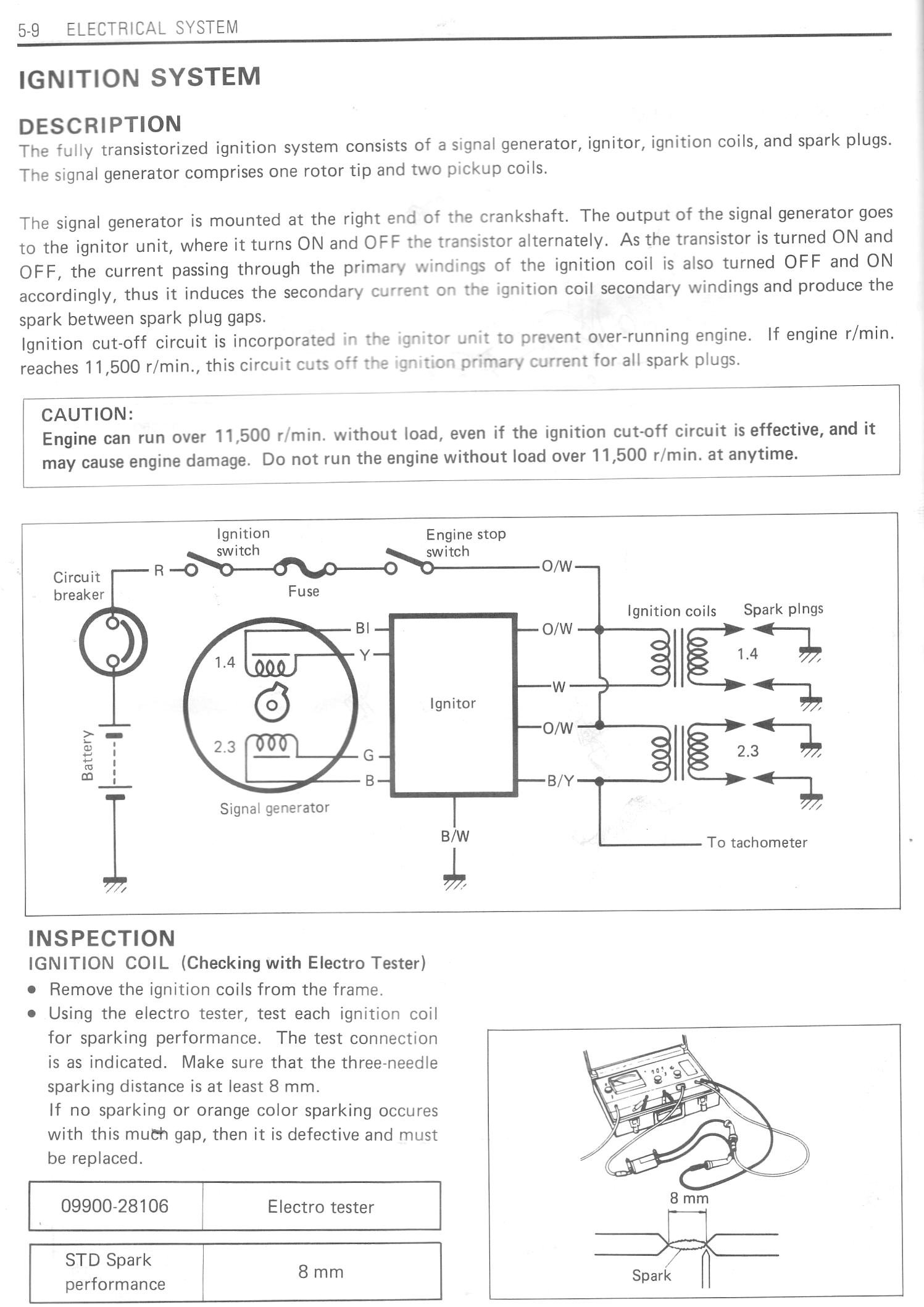

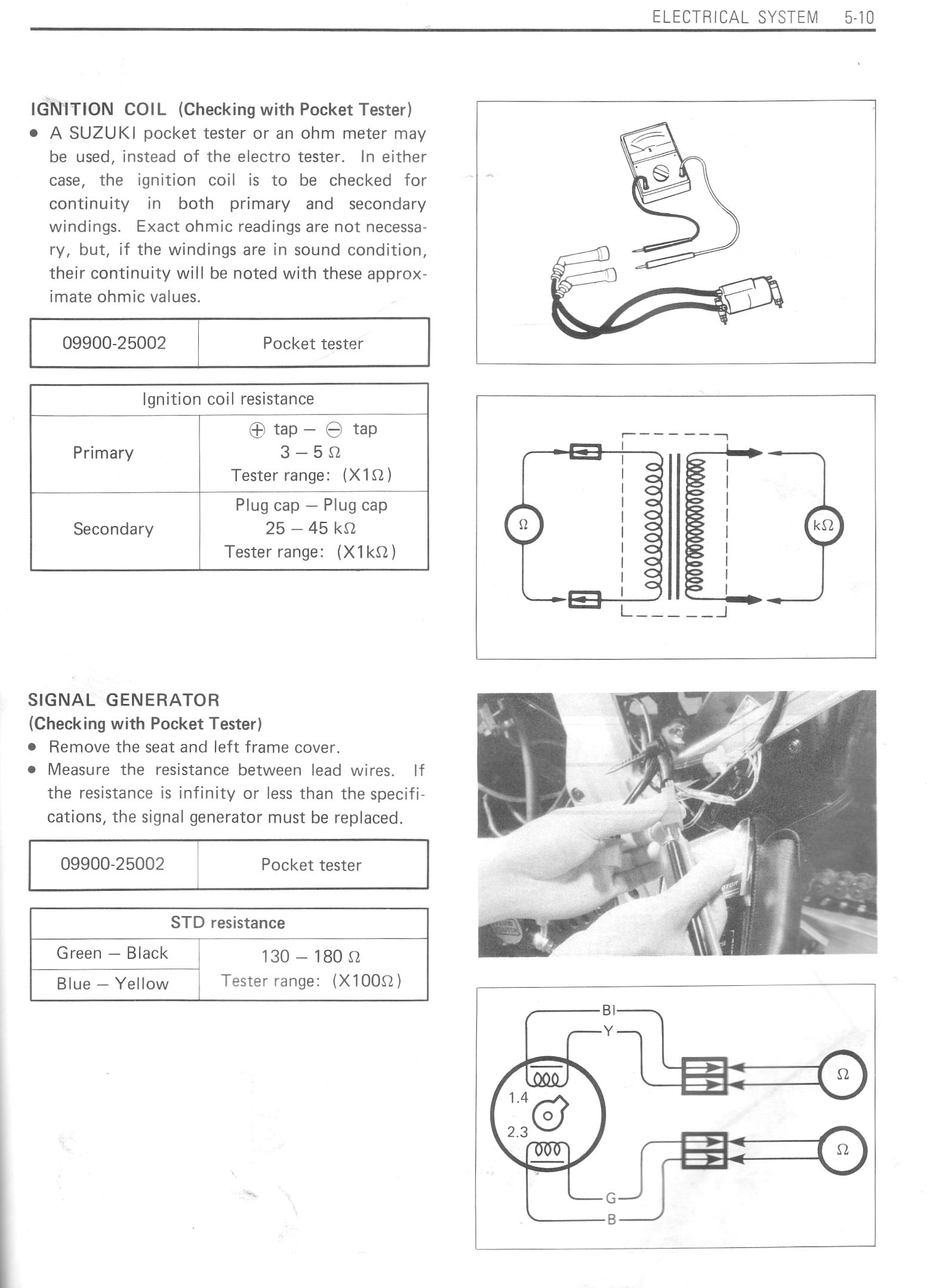

Wiring Diagram

　


　

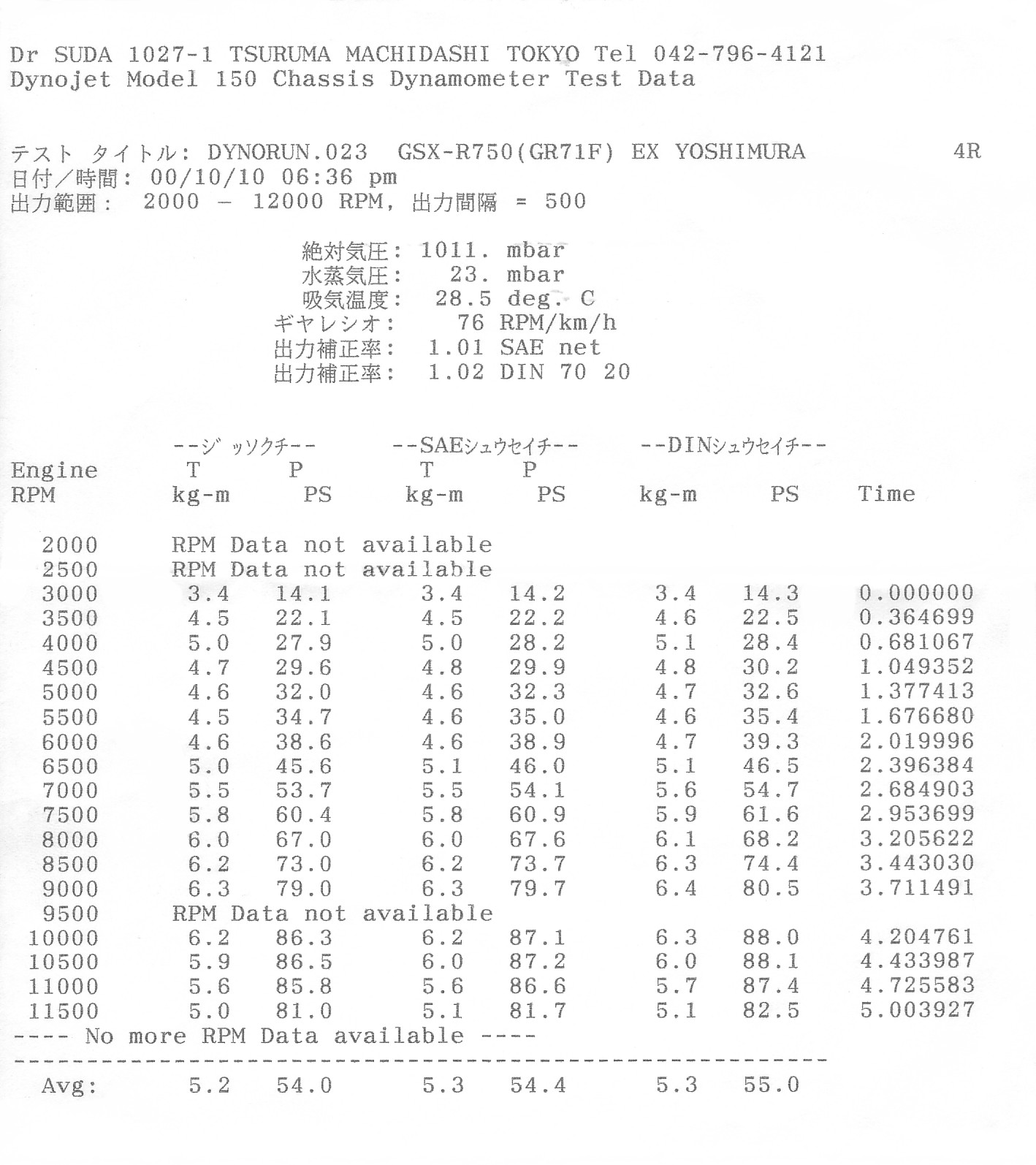

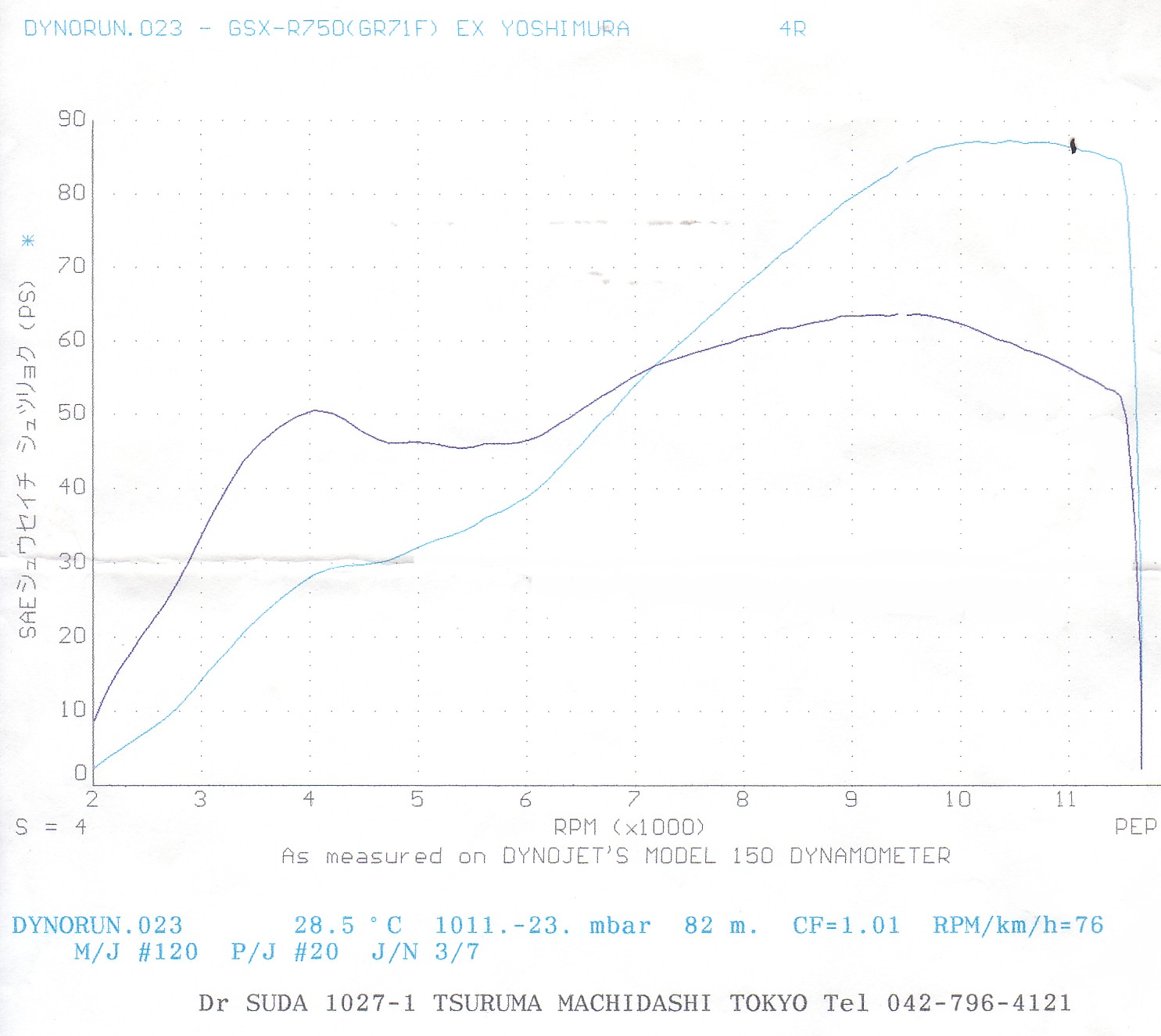

Dyno stats		 dyno_graph.jpg (180303 bytes)
Dyno Graphic

Dyno Charts above, they are large files!
